ముడతలు పెట్టిన మెటల్ విస్తరణ జాయింట్ అధిక-ఉష్ణోగ్రత పైపింగ్ సిస్టమ్స్ యొక్క విశ్వసనీయతను ఎలా మెరుగుపరుస్తుంది

కథనం సారాంశం: A ముడతలు పెట్టిన మెటల్ విస్తరణ ఉమ్మడిఉష్ణ విస్తరణ, కంపనం, ఒత్తిడి హెచ్చుతగ్గులు మరియు యాంత్రిక కదలికలకు గురయ్యే పారిశ్రామిక పైపింగ్ కోసం నియంత్రిత సౌలభ్యాన్ని అందిస్తుంది. ముడతలు పెట్టిన స్టెయిన్‌లెస్ స్టీల్ బెలోస్ నిర్మాణాన్ని ఉపయోగించడం ద్వారా, ఇది అక్షసంబంధ, పార్శ్వ మరియు కోణీయ స్థానభ్రంశం కోసం భర్తీ చేయగలదు, అదే సమయంలో వెల్డ్ అలసట, ఫ్లాంజ్ లీకేజ్ మరియు ఒత్తిడి-సంబంధిత వైకల్యాన్ని తగ్గించడంలో సహాయపడుతుంది. ఈ గైడ్ దాని పని సూత్రం, కీలక స్పెసిఫికేషన్‌లు, మెటీరియల్ ఎంపికలు, అప్లికేషన్‌లు, ఎంపిక కారకాలు మరియు డిమాండ్ చేసే పైప్‌లైన్ సిస్టమ్‌ల ప్రయోజనాలను వివరిస్తుంది.

విషయ సూచిక

1. ముడతలు పెట్టిన మెటల్ ఎక్స్‌పాన్షన్ జాయింట్ అంటే ఏమిటి?
2. ఇండస్ట్రియల్ పైపింగ్‌లో ఇది ఎలా పని చేస్తుంది?
3. కీలకమైన సాంకేతిక లక్షణాలు ఏమిటి?
4. ప్రధాన ప్రయోజనాలు ఏమిటి?
5. ఇది సాధారణంగా ఎక్కడ ఉపయోగించబడుతుంది?
6. మీరు సరైన ఉత్పత్తిని ఎలా ఎంచుకోవాలి?
7. తరచుగా అడిగే ప్రశ్నలు
8. తుది ఆలోచనలు

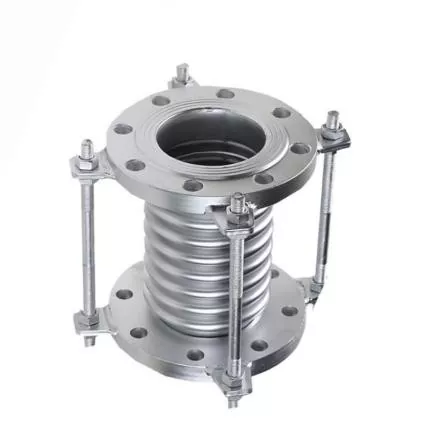

ముడతలు పెట్టిన మెటల్ ఎక్స్‌పాన్షన్ జాయింట్ అంటే ఏమిటి?

జిడోంగ్డాసరఫరాలు aముడతలు పెట్టిన మెటల్ విస్తరణ జాయింట్నిర్మాణ స్థిరత్వాన్ని త్యాగం చేయకుండా పారిశ్రామిక పైపింగ్ నియంత్రిత సౌలభ్యాన్ని అందించడానికి రూపొందించబడింది. దాని ముడతలుగల బెలోస్ నిర్మాణం ఉష్ణోగ్రత మార్పులు, పరికరాల కంపనం, పీడన హెచ్చుతగ్గులు మరియు యాంత్రిక ఒత్తిడి వల్ల కలిగే కదలికలకు అనుగుణంగా పైప్‌లైన్‌ను అనుమతిస్తుంది.

దృఢమైన పైప్ విభాగం వలె కాకుండా, విస్తరణ ఉమ్మడి పైపింగ్ వ్యవస్థలో ఉద్దేశపూర్వకంగా అనువైన ప్రాంతాన్ని సృష్టిస్తుంది. పైప్‌లైన్ వేడెక్కినప్పుడు లేదా చల్లబడినప్పుడు, దాని పొడవు మరియు స్థానం మారవచ్చు. ఈ కదలికలు నిరోధించబడితే, వెల్డ్స్, ఫ్లేంజెస్, వాల్వ్‌లు, పంపులు మరియు కనెక్ట్ చేయబడిన పరికరాల చుట్టూ అధిక ఒత్తిడి పేరుకుపోతుంది. సరిగ్గా ఇంజనీరింగ్ చేయబడిన మెటల్ ఎక్స్‌పాన్షన్ జాయింట్ ఈ కదలికలను నష్టపరిచే లోడ్‌లుగా మారడానికి ముందు వాటిని గ్రహించడంలో సహాయపడుతుంది.

పారిశ్రామిక మెటల్ విస్తరణ జాయింట్‌లను అంచనా వేసే కొనుగోలుదారుల కోసం, బెలోస్ మెటీరియల్, కదలిక అవసరాలు, ఒత్తిడి రేటింగ్, ఉష్ణోగ్రత పరిధి, కనెక్షన్ పద్ధతి మరియు ఇన్‌స్టాలేషన్ వాతావరణం అన్నీ కలిసి పరిగణించాలి.

ఇండస్ట్రియల్ పైపింగ్‌లో ఇది ఎలా పని చేస్తుంది?

ఆపరేటింగ్ సూత్రం ముడతలు పెట్టిన మెటల్ బెలోస్ యొక్క నియంత్రిత సాగే వైకల్యంపై ఆధారపడి ఉంటుంది. మల్టిపుల్ కన్వల్యూషన్‌లు కనెక్ట్ చేయబడిన పైపింగ్ కదులుతున్నప్పుడు బెలోస్‌ను వంచడానికి అనుమతిస్తాయి, అయితే మెటల్ నిర్మాణం ఒత్తిడి సరిహద్దును నిర్వహిస్తుంది.

థర్మల్ విస్తరణ పరిహారం

ప్రక్రియ ఉష్ణోగ్రతలు పెరిగేకొద్దీ అధిక-ఉష్ణోగ్రత పైప్‌లైన్‌లు విస్తరిస్తాయి మరియు అవి తగ్గినప్పుడు కుదించబడతాయి. ఆవిరి, బాయిలర్, కెమికల్, ఆయిల్ మరియు థర్మల్-ఫ్లూయిడ్ సిస్టమ్స్‌లో, పునరావృతమయ్యే ఉష్ణోగ్రత చక్రాలు గణనీయమైన కదలికను సృష్టించగలవు. ముడతలుగల బెలోస్ ఈ స్థానభ్రంశాన్ని గ్రహిస్తుంది మరియు దృఢమైన పైపు విభాగాలకు బదిలీ చేయబడిన ఒత్తిడిని తగ్గిస్తుంది.

మెకానికల్ మరియు వైబ్రేషన్ పరిహారం

పంపులు, కంప్రెషర్‌లు, ఫ్యాన్‌లు, టర్బైన్‌లు మరియు తిరిగే యంత్రాలు వంటి పారిశ్రామిక పరికరాలు కనెక్ట్ చేయబడిన పైపింగ్‌లో వైబ్రేషన్‌ను ప్రవేశపెడతాయి. సముచితంగా రూపొందించబడిన విస్తరణ జాయింట్ నియంత్రిత కదలికకు అనుగుణంగా ఉంటుంది మరియు దృఢమైన పైపు కనెక్షన్ల ద్వారా నేరుగా ప్రసారం చేయకుండా కంపనాన్ని నిరోధించడంలో సహాయపడుతుంది.

బహుళ-దిశాత్మక ఉద్యమం

సిస్టమ్ రూపకల్పనపై ఆధారపడి, మెటల్ విస్తరణ కీళ్ళు మూడు ప్రధాన కదలిక వర్గాలకు భర్తీ చేయగలవు:

• అక్ష కదలిక:పైపు అక్షం వెంట కుదింపు లేదా పొడిగింపు.
• పార్శ్వ కదలిక:కనెక్ట్ పైపు విభాగాల పక్కకి స్థానభ్రంశం.
• కోణీయ కదలిక:కనెక్ట్ చేయబడిన పైపింగ్ విభాగాల మధ్య భ్రమణ కదలిక.

కీలకమైన సాంకేతిక లక్షణాలు ఏమిటి?

విస్తరణ ఉమ్మడిని ఎంచుకోవడం అనేది నామమాత్రపు పైపు పరిమాణాన్ని ఎంచుకోవడం కంటే వాస్తవ ఆపరేటింగ్ పరిస్థితులతో ప్రారంభం కావాలి. JIDONGDA యొక్క ఉత్పత్తి సమాచారం స్టెయిన్‌లెస్ స్టీల్ బెలోస్‌ను వివిధ మెటీరియల్‌తో మరియు పారిశ్రామిక అనువర్తనాల కోసం కనెక్షన్ కాన్ఫిగరేషన్‌లతో కవర్ చేస్తుంది.

ప్రతి ప్రాజెక్ట్ కోసం వాస్తవ ఒత్తిడి, ఉష్ణోగ్రత, కదలిక, సైకిల్ ఫ్రీక్వెన్సీ మరియు అలసట అవసరాలు నిర్ధారించబడాలి. ప్రామాణిక కాన్ఫిగరేషన్‌లు ఇన్‌స్టాలేషన్ పరిస్థితులకు అనుగుణంగా లేనప్పుడు అనుకూలీకరించిన డిజైన్‌లను పరిగణించవచ్చు.

ప్రధాన ప్రయోజనాలు ఏమిటి?

1. ఎలివేటెడ్ ఉష్ణోగ్రతల వద్ద విశ్వసనీయ పనితీరు

అనేక సాంప్రదాయిక అనువైన భాగాల యొక్క ఆచరణాత్మక ఆపరేటింగ్ పరిధిని మించి ఉష్ణోగ్రతలు ఉన్న అనువర్తనాలకు మెటల్ బెలోస్ ప్రత్యేకంగా అనుకూలంగా ఉంటాయి. మెటీరియల్ ఎంపిక మరియు డిజైన్‌పై ఆధారపడి, స్టెయిన్‌లెస్ స్టీల్ నిర్మాణం డిమాండ్ చేసే ఉష్ణ వాతావరణాలకు మద్దతు ఇస్తుంది.

2. తగ్గిన పైప్‌లైన్ ఒత్తిడి

థర్మల్ కదలిక క్రమంగా స్థిర పాయింట్లు మరియు పరికరాల కనెక్షన్ల వద్ద అధిక లోడ్లను సృష్టించగలదు. నియంత్రిత వశ్యతను పరిచయం చేయడం ద్వారా, విస్తరణ ఉమ్మడి కదలికను పునఃపంపిణీ చేయడంలో సహాయపడుతుంది మరియు క్లిష్టమైన ప్రాంతాల్లో ఒత్తిడి ఏకాగ్రతను తగ్గిస్తుంది.

3. కంపనానికి మెరుగైన ప్రతిఘటన

యంత్రాలు నిరంతర లేదా అడపాదడపా కంపనాలను ఉత్పత్తి చేసే చోట, సౌకర్యవంతమైన మెటల్ కనెక్షన్ పరికరాలు మరియు పైపింగ్ మధ్య కదలికను వేరు చేయడంలో సహాయపడుతుంది. ఉమ్మడిని సరిగ్గా ఎంపిక చేసి, ఇన్‌స్టాల్ చేసినప్పుడు ఇది మెరుగైన సిస్టమ్ స్థిరత్వానికి దోహదం చేస్తుంది.

4. ఫ్లెక్సిబుల్ ఇన్‌స్టాలేషన్ ఎంపికలు

థ్రెడ్, ఫ్లాంగ్డ్ మరియు వెల్డెడ్ కాన్ఫిగరేషన్‌లు వివిధ పైప్‌లైన్ నిర్మాణాలలో విస్తరణ జాయింట్‌లను ఏకీకృతం చేయడం సాధ్యపడుతుంది. చిన్న-వ్యాసం కలిగిన థ్రెడ్ ఉత్పత్తులు కాంపాక్ట్ ఎక్విప్‌మెంట్ కనెక్షన్‌ల చుట్టూ ఉపయోగపడతాయి, అయితే ఫ్లాంగ్డ్ మరియు వెల్డెడ్ డిజైన్‌లు పెద్ద పారిశ్రామిక పైపింగ్ సిస్టమ్‌లకు సరిపోతాయి.

5. దీర్ఘ-కాల చక్రీయ పనితీరు

పారిశ్రామిక పైపింగ్ దాని నిర్వహణ జీవితంలో వేలకొద్దీ తాపన మరియు శీతలీకరణ చక్రాలను అనుభవించవచ్చు. సరైన బెలోస్ జ్యామితి, మెటీరియల్ ఎంపిక, నాణ్యతను ఏర్పరచడం మరియు కదలిక నియంత్రణ వంటివి ఆధారపడదగిన అలసట పనితీరును సాధించడానికి ముఖ్యమైనవి.

ఇది సాధారణంగా ఎక్కడ ఉపయోగించబడుతుంది?

దృఢమైన పైపింగ్ థర్మల్ డిస్ప్లేస్‌మెంట్ లేదా యాంత్రిక కదలికలకు అనుగుణంగా ఉండే చోట ముడతలు పెట్టిన లోహ విస్తరణ ఉమ్మడి విలువైనది. సాధారణ అప్లికేషన్ ప్రాంతాలు:

• పెట్రోకెమికల్ ప్రాసెసింగ్ పైప్లైన్లు
• విద్యుత్ ఉత్పత్తి ప్లాంట్లు
• ఆవిరి మరియు బాయిలర్ వ్యవస్థలు
• అధిక-ఉష్ణోగ్రత HVAC వ్యవస్థలు
• పారిశ్రామిక కొలిమి పరికరాలు
• చమురు మరియు గ్యాస్ ప్రాసెసింగ్ సౌకర్యాలు
• రసాయన ప్రాసెసింగ్ పైప్లైన్లు
• మెరైన్ ఇంజనీరింగ్ సిస్టమ్స్
• మెకానికల్ పరికరాలు కనెక్షన్లు
• అధిక-ఉష్ణోగ్రత ద్రవ రవాణా వ్యవస్థలు

ఉదాహరణకు, బాయిలర్‌ను దిగువ పరికరాలకు అనుసంధానించే ఆవిరి పైప్‌లైన్ ప్రారంభ సమయంలో గణనీయమైన ఉష్ణ విస్తరణను అనుభవించవచ్చు. తగిన కదలిక పరిహారం లేకుండా, ఈ విస్తరణ పైపు మద్దతు మరియు పరికరాల నాజిల్‌లపై అదనపు లోడ్‌లను ఉంచుతుంది. సరిగ్గా రూపొందించబడిన బెలోస్ ఎక్స్‌పాన్షన్ జాయింట్ ఈ కదలిక సంభవించే ఒక నిర్దేశిత ప్రాంతాన్ని అందిస్తుంది.

మీరు సరైన ఉత్పత్తిని ఎలా ఎంచుకోవాలి?

ఉత్పత్తి ఎంపిక కేవలం ప్రదర్శన లేదా నామమాత్రపు వ్యాసం కాకుండా ఇంజనీరింగ్ డేటాపై ఆధారపడి ఉండాలి. కొటేషన్‌ను అభ్యర్థించడానికి ముందు, కొనుగోలుదారులు కింది సమాచారాన్ని సిద్ధం చేయాలి:

1. నామమాత్రపు పైపు వ్యాసం:అవసరమైన DN పరిమాణం మరియు కనెక్షన్ కొలతలు గుర్తించండి.
2. ఆపరేటింగ్ ఉష్ణోగ్రత:సాధారణ, కనిష్ట మరియు గరిష్ట ఉష్ణోగ్రతలను పేర్కొనండి.
3. ఆపరేటింగ్ ఒత్తిడి:సాధారణ మరియు గరిష్ట పని ఒత్తిడిని చేర్చండి.
4. కదలిక అవసరాలు:ఊహించిన అక్ష, పార్శ్వ లేదా కోణీయ కదలికను నిర్వచించండి.
5. మీడియా:సిస్టమ్ ఆవిరి, నీరు, చమురు, గ్యాస్, రసాయనాలు లేదా మరొక ద్రవాన్ని కలిగి ఉందో లేదో గుర్తించండి.
6. మెటీరియల్ అవసరాలు:పర్యావరణానికి అనుగుణంగా SS304, SS316, SS321 లేదా మరొక సరిఅయిన మిశ్రమాన్ని ఎంచుకోండి.
7. కనెక్షన్ పద్ధతి:థ్రెడ్, ఫ్లాంగ్డ్ లేదా వెల్డెడ్ చివరలు అవసరమా అని నిర్ణయించండి.
8. సంస్థాపన పరిస్థితులు:అందుబాటులో ఉన్న స్థలం, పైప్ సపోర్ట్‌లు, గైడ్‌లు, యాంకర్లు మరియు పరికరాల కనెక్షన్‌లను పరిగణించండి.

సాధారణ సౌకర్యవంతమైన కనెక్టర్ నుండి విస్తరణ ఉమ్మడిని వేరు చేయడం కూడా చాలా ముఖ్యం. విస్తరణ జాయింట్లు నిర్దిష్ట కదలిక మరియు అలసట అవసరాలకు అనుగుణంగా రూపొందించబడ్డాయి, కాబట్టి పూర్తి పైపింగ్ రూపకల్పనలో భాగంగా బెలోస్ జ్యామితి మరియు సిస్టమ్ పరిమితులను మూల్యాంకనం చేయాలి.

తరచుగా అడిగే ప్రశ్నలు

Q1: ముడతలు పెట్టిన లోహ విస్తరణ ఉమ్మడి యొక్క ప్రాథమిక ప్రయోజనం ఏమిటి?

దృఢమైన భాగాలకు బదిలీ చేయబడిన ఒత్తిడిని తగ్గించేటప్పుడు పైపింగ్ వ్యవస్థలలో ఉష్ణ విస్తరణ మరియు నియంత్రిత యాంత్రిక కదలికను భర్తీ చేయడం దీని ప్రాథమిక ఉద్దేశ్యం.

Q2: ఆవిరి పైప్‌లైన్‌ల కోసం మెటల్ విస్తరణ జాయింట్‌లను ఉపయోగించవచ్చా?

అవును. స్టెయిన్‌లెస్ స్టీల్ బెలోస్ ఎక్స్‌పాన్షన్ జాయింట్‌లు సాధారణంగా ఆవిరి మరియు బాయిలర్ పైపింగ్‌లో వర్తించబడతాయి, ఎంచుకున్న పదార్థం, పీడన రేటింగ్, ఉష్ణోగ్రత రేటింగ్ మరియు కదలిక సామర్థ్యం ఆపరేటింగ్ పరిస్థితులకు సరిపోలితే.

Q3: ఏ పదార్థాలు సాధారణంగా ఉపయోగించబడతాయి?

సాధారణ ఎంపికలలో SS304, SS316 మరియు SS321 స్టెయిన్‌లెస్ స్టీల్ ఉన్నాయి. అధిక తుప్పు నిరోధకత లేదా ప్రత్యేక ఆపరేటింగ్ పరిస్థితులు అవసరమైనప్పుడు అనుకూలీకరించిన మిశ్రమాలు కూడా పరిగణించబడతాయి.

Q4: చిన్న పైప్‌లైన్‌లకు థ్రెడ్ ఎక్స్‌పాన్షన్ జాయింట్‌లు అనుకూలంగా ఉన్నాయా?

అవును. థ్రెడ్ కాన్ఫిగరేషన్‌లు ముఖ్యంగా చిన్న-వ్యాసం కలిగిన పైపింగ్, పరికరాల కనెక్షన్‌లు మరియు స్థలం పరిమితంగా ఉన్న ఇన్‌స్టాలేషన్‌లకు అనుకూలంగా ఉంటాయి.

Q5: అక్ష, పార్శ్వ మరియు కోణీయ కదలికల మధ్య తేడా ఏమిటి?

పైపు అక్షం వెంట అక్షసంబంధ కదలిక సంభవిస్తుంది, పార్శ్వ కదలిక పక్కకి సంభవిస్తుంది మరియు కోణీయ కదలిక అనుసంధానించబడిన పైపు విభాగాల మధ్య భ్రమణాన్ని కలిగి ఉంటుంది. విస్తరణ ఉమ్మడిని ఎంచుకునే ముందు అవసరమైన కదలిక రకాన్ని గుర్తించాలి.

Q6: ఉత్పత్తిని అనుకూలీకరించవచ్చా?

అవును. ప్రాజెక్ట్ అవసరాలపై ఆధారపడి, అనుకూలీకరణలో మెటీరియల్ గ్రేడ్, పరిమాణం, ఒత్తిడి రేటింగ్, కనెక్షన్ కాన్ఫిగరేషన్ మరియు ఇతర ఇంజనీరింగ్ పారామీటర్‌లు ఉంటాయి.

తుది ఆలోచనలు

సరిగ్గా ఇంజనీరింగ్ చేయబడిందిముడతలు పెట్టిన మెటల్ విస్తరణ జాయింట్థర్మల్ విస్తరణ, కంపనం, యాంత్రిక స్థానభ్రంశం మరియు పేరుకుపోయిన ఒత్తిడి నుండి పారిశ్రామిక పైపులను రక్షించడంలో ముఖ్యమైన పాత్ర పోషిస్తుంది. స్టెయిన్‌లెస్ స్టీల్ బెలోస్, బహుళ కనెక్షన్ ఎంపికలు మరియు కాన్ఫిగర్ చేయగల ఇంజినీరింగ్ పారామీటర్‌లతో, ఇది పవర్ జనరేషన్, పెట్రోకెమికల్, కెమికల్ ప్రాసెసింగ్, HVAC, మెరైన్ మరియు హై-టెంపరేచర్ ఫ్లూయిడ్ సిస్టమ్‌లలో డిమాండ్ ఉన్న అప్లికేషన్‌లకు అనుగుణంగా ఉంటుంది. ప్రాజెక్ట్-నిర్దిష్ట పరిమాణం, పదార్థం, పీడనం, ఉష్ణోగ్రత, కదలిక మరియు కనెక్షన్ అవసరాల ఆధారంగా అనుకూలీకరించిన మెటల్ విస్తరణ ఉమ్మడి పరిష్కారాలకు JIDONGDA మద్దతు ఇస్తుంది. మీరు కొత్త ఇన్‌స్టాలేషన్ కోసం ఎక్స్‌పాన్షన్ జాయింట్‌ని ఎంచుకుంటే లేదా ఇప్పటికే ఉన్న కాంపోనెంట్‌ను భర్తీ చేస్తుంటే,మమ్మల్ని సంప్రదించండిమీ ఆపరేటింగ్ పరిస్థితులను చర్చించడానికి మరియు తగిన పారిశ్రామిక పరిష్కారాన్ని అభ్యర్థించడానికి.
