ఫెర్రూల్ ఫిట్టింగ్ అంటే ఏమిటి మరియు ట్యూబ్ కనెక్షన్ సిస్టమ్స్‌లో ఇది ఎలా పని చేస్తుంది?

నిర్మాణ ఎక్స్కవేటర్ అకస్మాత్తుగా హైడ్రాలిక్ ఒత్తిడిని కోల్పోతుంది. ఆపరేటర్ బయటకు వెళ్లి, యంత్రం క్రింద ఉన్న ఒక జాయింట్ నుండి నూనె కారుతున్నట్లు గుర్తించాడు. మెయింటెనెన్స్ టీమ్ వచ్చి, సమస్యను లూజ్ ఫిట్టింగ్‌గా నిర్ధారించి, దాన్ని బిగిస్తారు. కానీ లీక్ గంటలోపు తిరిగి వస్తుంది. సమస్య బిగుతు కాదు; లోపల ఉన్న ఫెర్రుల్ ఫిట్టింగ్ దాని పట్టును కోల్పోయింది. ఈ దృశ్యం ప్రతిరోజూ వర్క్‌షాప్‌లు మరియు జాబ్ సైట్‌లలో ప్రదర్శించబడుతుంది, ఎందుకంటే పరికరాలపై పనిచేసే వ్యక్తులు వారు బిగించే భాగాన్ని పూర్తిగా అర్థం చేసుకోలేరు. దిఫెర్రుల్ ఫిట్టింగ్ఫ్లూయిడ్ పవర్ సిస్టమ్స్‌లో అత్యంత సాధారణమైన ఇంకా చాలా తప్పుగా అర్థం చేసుకున్న అంశాలలో ఒకటి. ఇది చిన్నది, చవకైనది మరియు పట్టించుకోవడం సులభం, అయినప్పటికీ సరిగ్గా పనిచేసే ఫెర్రుల్ ఫిట్టింగ్ అనేది విశ్వసనీయ హైడ్రాలిక్ సిస్టమ్ మరియు క్రానిక్ లీకర్ మధ్య వ్యత్యాసం.

ఫెర్రూల్ ఫిట్టింగ్ అనేది మెకానికల్ కంప్రెషన్ పరికరం, ఇది ట్యూబ్ మరియు ఫిట్టింగ్ బాడీ మధ్య లీక్ ప్రూఫ్ సీల్‌ను సృష్టిస్తుంది. ఇది సరళమైన కానీ సొగసైన సూత్రంపై పని చేస్తుంది: ఒక గింజను బిగించినప్పుడు, అది ట్యూబ్ గోడకు వ్యతిరేకంగా రేడియల్‌గా కుదించడానికి ఒక టేపర్డ్ రింగ్ (ఫెర్రుల్)ని బలవంతం చేస్తుంది. ఈ కుదింపు రెండు క్లిష్టమైన ప్రభావాలను సృష్టిస్తుంది: ద్రవం బయటకు రాకుండా నిరోధించే మెటల్-టు-మెటల్ సీల్ మరియు ఒత్తిడిలో ట్యూబ్ బయటకు రాకుండా నిరోధించే మెకానికల్ గ్రిప్. ఫెర్రుల్ ఫిట్టింగ్ సంసంజనాలు, సీలాంట్లు లేదా రబ్బరు పట్టీలపై ఆధారపడదు; ఇది శాశ్వత, విశ్వసనీయ కనెక్షన్‌ను రూపొందించడానికి మెటల్ యొక్క స్థితిస్థాపకత మరియు ప్లాస్టిసిటీని ఉపయోగిస్తుంది. ఈ కథనం మిమ్మల్ని ఫెర్రూల్ ఫిట్టింగ్ ప్రపంచంలోకి తీసుకెళ్తుంది, దాని అనాటమీ, దాని పని భౌతిక శాస్త్రం, దాని వివిధ రకాలు మరియు నాణ్యమైన ఉత్పత్తిని నిర్వచించే సాంకేతిక వివరణలను అన్వేషిస్తుంది. మేము ఆచరణాత్మక ఇన్‌స్టాలేషన్ పద్ధతులు మరియు సాధారణ ట్రబుల్షూటింగ్ దృశ్యాలను కూడా కవర్ చేస్తాము. చివరికి, ఈ చిన్న భాగం సాధారణంగా పొందే దానికంటే ఎక్కువ శ్రద్ధ ఎందుకు అర్హురాలని మీరు అర్థం చేసుకుంటారు.

విషయ సూచిక

• 1. ఫెర్రుల్ ఫిట్టింగ్ అంటే ఏమిటి?
• 2. లీక్ ప్రూఫ్ సీల్‌ను రూపొందించడానికి ఫెర్రూల్ ఫిట్టింగ్ ఎలా పని చేస్తుంది?
• 3. ఫెర్రుల్ ఫిట్టింగ్‌ల యొక్క వివిధ రకాలు ఏమిటి మరియు అవి ఎక్కడ ఉపయోగించబడతాయి?
• 4. ఏ సాంకేతిక లక్షణాలు అధిక-నాణ్యత ఫెర్రుల్ ఫిట్టింగ్‌ను నిర్వచించాయి?
• 5. ఫెర్రూల్ ఫిట్టింగ్‌ను సరిగ్గా ఇన్‌స్టాల్ చేయడం మరియు ట్రబుల్షూట్ చేయడం ఎలా?
• తరచుగా అడిగే ప్రశ్నలు (FAQ)
• తయారీదారు గురించి
• తీర్మానం

ఫెర్రూల్ ఫిట్టింగ్ అంటే ఏమిటి?

A ఫెర్రుల్ ఫిట్టింగ్ద్రవ శక్తి మరియు వాయు వ్యవస్థలలో అమర్చిన శరీరానికి ట్యూబ్‌ను కనెక్ట్ చేయడానికి ఉపయోగించే ఖచ్చితమైన-ఇంజనీరింగ్ భాగం. ఇది ఒక చిన్న, రింగ్ లాంటి మెటల్ భాగం, ఇది కుదించబడినప్పుడు, ఒక ముద్రను సృష్టిస్తుంది మరియు యాంత్రిక నిలుపుదలని అందిస్తుంది. "ఫెర్రూల్" అనే పదం లాటిన్ "ఫెర్రం" నుండి వచ్చింది, అంటే ఇనుము, దాని లోహ స్వభావాన్ని ప్రతిబింబిస్తుంది. దాని సరళమైన రూపంలో, ఫెర్రుల్ ఫిట్టింగ్ అనేది ట్యూబ్ చివరన సరిపోయే స్లీవ్. ఫిట్టింగ్ గింజను బిగించినప్పుడు, ఫెర్రుల్ ఫిట్టింగ్ బాడీలో దెబ్బతిన్న ఉపరితలంపై బలవంతంగా ఉంచబడుతుంది, దీని వలన అది వైకల్యంతో ట్యూబ్‌ను పట్టుకుంటుంది. ఈ వైకల్యం శాశ్వతమైనది; ఫెర్రూల్ ఫిట్టింగ్ సరిగ్గా కుదించబడిన తర్వాత, అది కొత్త ప్రదేశంలో మళ్లీ ఉపయోగించబడదు మరియు ఇది తీవ్రమైన వైబ్రేషన్‌లో కూడా అలాగే ఉంటుంది.

ఫెర్రుల్ ఫిట్టింగ్‌ను అర్థం చేసుకోవడానికి, మీ చేతి చెక్క కర్రను పట్టుకున్నట్లు ఊహించుకోండి. మీ వేళ్లు కర్ర చుట్టూ చుట్టి, అన్ని వైపుల నుండి ఒత్తిడిని వర్తింపజేస్తాయి. మీరు ఎంత గట్టిగా పిండినట్లయితే, పట్టు గట్టిగా ఉంటుంది. ఫెర్రుల్ ఫిట్టింగ్ అదే సూత్రంపై పనిచేస్తుంది, కానీ కీలకమైన తేడాతో: ఫెర్రుల్ ఫిట్టింగ్ కేవలం గ్రిప్పింగ్ కాదు; అది ఒక ముద్రను కూడా సృష్టిస్తోంది. ఫెర్రుల్ టేపర్ చేయబడింది, మరియు అది అమర్చిన శరీరం లోపల సంబంధిత టేపర్‌లోకి బలవంతంగా ఉన్నప్పుడు, అది నియంత్రిత ప్లాస్టిక్ వైకల్యానికి లోనవుతుంది. ఫెర్రూల్ యొక్క బయటి ఉపరితలం అమర్చిన శరీరానికి వ్యతిరేకంగా సీల్స్ చేస్తుంది, అయితే లోపలి ఉపరితలం ట్యూబ్ గోడలోకి కొరుకుతుంది. ఈ ద్వంద్వ చర్య-సీలింగ్ మరియు గ్రిప్పింగ్-ఫెర్రుల్ ఫిట్టింగ్‌ను చాలా ప్రభావవంతంగా చేస్తుంది. ట్యూబ్ glued లేదా వెల్డింగ్ లేదు; ఇది యాంత్రికంగా లాక్ చేయబడింది మరియు ఫెర్రుల్ యొక్క వైకల్యం ద్వారా మూసివేయబడుతుంది.

ఫెర్రూల్ ఫిట్టింగ్ యొక్క అనాటమీ మూడు ప్రాథమిక భాగాలను కలిగి ఉంటుంది:

• ఫిట్టింగ్ బాడీ:దెబ్బతిన్న సీటును కలిగి ఉన్న ప్రధాన గృహం మరియు బాహ్య కనెక్షన్ (థ్రెడ్ లేదా వెల్డెడ్) అందిస్తుంది. ఇది సాధారణంగా స్టెయిన్‌లెస్ స్టీల్, ఇత్తడి లేదా కార్బన్ స్టీల్‌తో తయారు చేయబడుతుంది.
• ఫెర్రుల్:ట్యూబ్‌ను సీల్ చేయడానికి మరియు పట్టుకోవడానికి వైకల్యంతో కూడిన కంప్రెషన్ రింగ్. ఇది అమరిక యొక్క హృదయం. దాని జ్యామితి, పదార్థం మరియు ఉపరితల ముగింపు అమరిక యొక్క పనితీరుకు కీలకం.
• గింజ:ఫెర్రుల్‌ను ఫిట్టింగ్ బాడీలోకి కుదించడానికి అక్షసంబంధ శక్తిని వర్తించే బాహ్యంగా థ్రెడ్ కాలర్. గింజ రూపకల్పన అవసరమైన టార్క్ మరియు సంస్థాపన సౌలభ్యాన్ని ప్రభావితం చేస్తుంది.

ఫెర్రూల్ ఫిట్టింగ్ అనేది ట్యూబ్ కనెక్షన్ పద్ధతులలో ప్రత్యేకమైనది ఎందుకంటే దీనికి ట్యూబ్ ఎండ్ యొక్క ప్రత్యేక తయారీ అవసరం లేదు-ఫ్లేరింగ్, బ్రేజింగ్ లేదా వెల్డింగ్ లేదు. ట్యూబ్ కేవలం చతురస్రాకారంలో కత్తిరించబడి, డీబర్డ్ చేయబడి, చొప్పించబడింది. ఆటోమోటివ్ బ్రేక్ లైన్ల నుండి ఆఫ్‌షోర్ ఆయిల్ ప్లాట్‌ఫారమ్‌ల వరకు ఉన్న అప్లికేషన్‌లలో ఫెర్రూల్ ఫిట్టింగ్ విస్తృతంగా ఉపయోగించబడటానికి ఈ సరళత ప్రధాన కారణం.

లీక్ ప్రూఫ్ సీల్‌ను రూపొందించడానికి ఫెర్రూల్ ఫిట్టింగ్ ఎలా పని చేస్తుంది?

ఎలా అర్థం చేసుకోవడానికి aఫెర్రుల్ ఫిట్టింగ్పనిచేస్తుంది, బిగించే సమయంలో ఫిట్టింగ్ లోపల ఏమి జరుగుతుందో ఊహించాలి. ఇది శక్తులు, వైకల్యాలు మరియు సీలింగ్ యొక్క చిన్న డ్రామా, అన్నీ కొన్ని మిల్లీమీటర్ల స్థలంలో జరుగుతాయి. ప్రక్రియను నాలుగు విభిన్న భౌతిక దశలుగా విభజించవచ్చు, వీటిలో ప్రతి ఒక్కటి తుది ముద్ర మరియు పట్టుకు దోహదం చేస్తుంది.

దశ 1: చొప్పించడం మరియు ప్రారంభ పరిచయం.ట్యూబ్ చతురస్రాకారంలో కత్తిరించబడింది మరియు డీబర్డ్ చేయబడింది, ఆపై అది భుజానికి వ్యతిరేకంగా క్రిందికి వచ్చే వరకు లేదా నిర్దేశిత చొప్పించే లోతు వరకు ఉంచబడే వరకు అమర్చిన శరీరంలోకి చొప్పించబడుతుంది. ఫెర్రుల్ ఫిట్టింగ్ ట్యూబ్‌పైకి జారిపోతుంది, తర్వాత గింజ ఉంటుంది. గింజ అప్పుడు అమర్చిన శరీరం యొక్క దారాలపై ప్రారంభించబడుతుంది. ఈ సమయంలో, ఫెర్రుల్ మరియు సీలింగ్ ఉపరితలాల మధ్య ఎటువంటి సంబంధం లేదు. ఫెర్రుల్ ట్యూబ్‌పై కూర్చొని ఉంది, సక్రియం చేయడానికి సిద్ధంగా ఉంది.

దశ 2: ఫెర్రుల్ ఎంగేజ్‌మెంట్.గింజ బిగించినందున, అది ఫెర్రుల్ యొక్క వెనుక ముఖంతో సంబంధాన్ని ఏర్పరుస్తుంది. ఫెర్రుల్ సీటు యొక్క టేపర్‌లోకి ప్రవేశించి, అమర్చిన శరీరంలోకి అక్షంగా కదలడం ప్రారంభిస్తుంది. టేపర్ కోణం కీలకం: సాధారణంగా 24 మరియు 60 డిగ్రీల మధ్య, ఫిట్టింగ్ డిజైన్‌పై ఆధారపడి ఉంటుంది. ఫెర్రుల్ యొక్క లీడింగ్ ఎడ్జ్ ఫిట్టింగ్ బాడీ యొక్క టేపర్‌ను సంప్రదిస్తుంది మరియు గింజ నుండి వచ్చే శక్తి ఫెర్రూల్‌ను ముందుకు నడపడం ప్రారంభిస్తుంది.

దశ 3: ఫెర్రుల్ డిఫార్మేషన్.ఈ సమయంలో, ఫెర్రుల్ వైకల్యం చెందడం ప్రారంభమవుతుంది. ఫెర్రూల్ యొక్క జ్యామితి రూపొందించబడింది, తద్వారా ఇది వెనుక భాగంలో బలంగా మరియు ముందు భాగంలో బలహీనంగా ఉంటుంది. గింజ బిగుతుగా కొనసాగుతుండగా, ఫెర్రుల్ యొక్క ముందు భాగం, సన్నగా మరియు చిన్న క్రాస్-సెక్షన్ కలిగి, లోపలికి కూలడం ప్రారంభమవుతుంది. ఈ లోపలి పతనం అనేది ఫెర్రుల్ ఫిట్టింగ్ ట్యూబ్‌లోకి చేసే "కాటు". ఫెర్రుల్ యొక్క అంతర్గత వ్యాసం తగ్గిపోతుంది మరియు దాని ప్రధాన అంచు ట్యూబ్ గోడలోకి కట్ చేసి, యాంత్రిక తాళాన్ని సృష్టిస్తుంది. అదే సమయంలో, ఫెర్రుల్ యొక్క బయటి ఉపరితలం ఫిట్టింగ్ బాడీ యొక్క టేపర్‌కు వ్యతిరేకంగా నొక్కి ఉంచబడుతుంది, ఇది ప్రాధమిక సీలింగ్ ఉపరితలం సృష్టిస్తుంది.

దశ 4: చివరి సాగే తాళం.చివరి దశలో, ఫెర్రుల్ పూర్తిగా కుదించబడింది. ఇది సాగే మరియు ప్లాస్టిక్ రూపాంతరం చెందింది. సాగే భాగం కీలకమైనది: ఫెర్రుల్, కుదించబడిన స్ప్రింగ్ లాగా, అమర్చిన శరీరానికి వ్యతిరేకంగా నిరంతర బాహ్య శక్తిని మరియు ట్యూబ్‌కు వ్యతిరేకంగా నిరంతర అంతర్గత శక్తిని చూపుతుంది. "సీలింగ్ ఫోర్స్" అని పిలువబడే ఈ నిరంతర శక్తి, థర్మల్ సైక్లింగ్ మరియు పీడన హెచ్చుతగ్గుల క్రింద కూడా కాలక్రమేణా కనెక్షన్ యొక్క సమగ్రతను నిర్వహిస్తుంది. ట్యూబ్ ఇప్పుడు స్థానంలో లాక్ చేయబడింది మరియు సీలు చేయబడింది.

కంపనం గింజను వదులుతున్నప్పుడు ఏమి జరుగుతుంది? గింజ కొద్దిగా వెనక్కి తగ్గితే, ఫెర్రుల్ యొక్క సాగే రికవరీ-దాని వసంత-వంటి ప్రవర్తన-సీలింగ్ ఉపరితలాలను సంపర్కంలో ఉంచుతుంది. అందుకే సరిగ్గా ఇన్‌స్టాల్ చేయబడిన ఫెర్రుల్ ఫిట్టింగ్ సంవత్సరాల సర్వీస్ తర్వాత కూడా లీక్-ఫ్రీగా ఉంటుంది. అయినప్పటికీ, గింజ ఎక్కువగా బిగుతుగా ఉంటే, ఫెర్రుల్ దాని సాగే పరిమితిని దాటి నడపబడుతుంది, ఫలితంగా అధిక ప్లాస్టిక్ వైకల్యం ఏర్పడుతుంది. "బాటమింగ్ అవుట్" అని పిలువబడే ఈ పరిస్థితి ఫెర్రుల్‌ను నాశనం చేస్తుంది మరియు లీక్ పాత్‌ను సృష్టించగలదు. తప్పు టార్క్ వల్ల అనేక ఫెర్రుల్ ఫిట్టింగ్ వైఫల్యాలు సంభవించడానికి ఇదే కారణం.

ఫెర్రుల్ ఫిట్టింగ్‌ల యొక్క వివిధ రకాలు ఏమిటి మరియు అవి ఎక్కడ ఉపయోగించబడతాయి?

దిఫెర్రుల్ ఫిట్టింగ్ఒకే, ఏకశిలా ఉత్పత్తి కాదు. ఇది అనేక విభిన్న కాన్ఫిగరేషన్‌లలో వస్తుంది, ప్రతి ఒక్కటి నిర్దిష్ట అప్లికేషన్‌లు, పీడన పరిధులు మరియు పర్యావరణ పరిస్థితుల కోసం ఆప్టిమైజ్ చేయబడింది. ఇచ్చిన ఉద్యోగం కోసం సరైన ఫెర్రూల్ ఫిట్టింగ్‌ని ఎంచుకోవడానికి తేడాలను అర్థం చేసుకోవడం చాలా అవసరం. మూడు అత్యంత సాధారణ రకాలు సింగిల్ ఫెర్రుల్, డబుల్ ఫెర్రుల్ మరియు W-టైప్ ఫెర్రుల్.

సింగిల్ ఫెర్రుల్ ఫిట్టింగులు.పేరు సూచించినట్లుగా, సింగిల్ ఫెర్రుల్ సీలింగ్ మరియు గ్రిప్పింగ్ ఫంక్షన్‌లను అందించడానికి ఒకే ఒక ఫెర్రుల్ మూలకాన్ని ఉపయోగిస్తుంది. ఈ ఫెర్రూల్ సాధారణంగా పదునైన లీడింగ్ ఎడ్జ్‌తో రూపొందించబడింది, ఇది ట్యూబ్‌లోకి కొరుకుతుంది, అయితే దాని బయటి ఉపరితలం అమర్చిన శరీరానికి వ్యతిరేకంగా ఉంటుంది. సింగిల్ ఫెర్రూల్ ఫిట్టింగ్ సరళమైనది, తక్కువ భాగాలను కలిగి ఉంటుంది మరియు తరచుగా డబుల్ ఫెర్రూల్ డిజైన్‌ల కంటే తక్కువ ధర ఉంటుంది. వాయు వ్యవస్థలు, ఇన్‌స్ట్రుమెంటేషన్ మరియు సాధారణ పారిశ్రామిక ప్లంబింగ్ వంటి తక్కువ నుండి మధ్యస్థ పీడన అనువర్తనాల్లో ఇవి సాధారణంగా ఉపయోగించబడతాయి. సరళత, అయితే, ఖర్చుతో వస్తుంది: సింగిల్ ఫెర్రుల్ ఏకకాలంలో రెండు విధులను అందించాలి, ఇది ఇన్‌స్టాలేషన్ లోపాలను తక్కువ తట్టుకోగలదు మరియు ట్యూబ్ ఉపరితల ముగింపుకు మరింత సున్నితంగా ఉంటుంది.

డబుల్ ఫెర్రూల్ అమరికలు.డబుల్ ఫెర్రూల్ ఫిట్టింగ్ అనేది రెండు స్వతంత్ర భాగాలుగా సీలింగ్ మరియు గ్రిప్పింగ్ ఫంక్షన్‌లను వేరుచేసే మరింత అధునాతన డిజైన్. ఫ్రంట్ ఫెర్రుల్ ఫిట్టింగ్ బాడీకి వ్యతిరేకంగా సీల్ చేయడానికి రూపొందించబడింది, అయితే వెనుక ఫెర్రుల్ ట్యూబ్‌ను పట్టుకునేలా రూపొందించబడింది. ఈ శ్రమ విభజన ప్రతి ఫెర్రుల్‌ను దాని నిర్దిష్ట పనితీరు కోసం ఆప్టిమైజ్ చేయడానికి అనుమతిస్తుంది. ఫ్రంట్ ఫెర్రుల్‌ను మెరుగైన సీలింగ్ కోసం మృదువైన మెటీరియల్‌తో తయారు చేయవచ్చు, అయితే వెనుక ఫెర్రుల్ మెరుగైన పట్టు కోసం కష్టంగా ఉంటుంది. డబుల్ ఫెర్రూల్ ఫిట్టింగ్ అనేది నిర్మాణ సామగ్రి, ఇంజెక్షన్ మోల్డింగ్ మెషీన్లు మరియు ఆఫ్‌షోర్ ఆయిల్ రిగ్‌లలో కనిపించే అధిక-పీడన హైడ్రాలిక్ సిస్టమ్‌లలో విస్తృతంగా ఉపయోగించబడుతుంది. అవి ఉన్నతమైన వైబ్రేషన్ నిరోధకతను అందిస్తాయి మరియు ఇన్‌స్టాలేషన్ టార్క్ వైవిధ్యాలకు తక్కువ సున్నితంగా ఉంటాయి.

W-టైప్ ఫెర్రూల్ ఫిట్టింగ్‌లు.W-టైప్ ఫెర్రూల్ అనేది ఒక ప్రత్యేకమైన డిజైన్, ఇది సాధారణంగా హై-గ్రేడ్ స్టెయిన్‌లెస్ స్టీల్ మిశ్రమంతో తయారు చేయబడింది, క్రాస్-సెక్షన్‌లో విలక్షణమైన "W" ప్రొఫైల్ ఉంటుంది. ఈ విశిష్ట ఆకృతి ఫెర్రుల్ దాని ప్రీలోడ్‌ను కోల్పోకుండా ఉష్ణ విస్తరణ మరియు సంకోచాన్ని గ్రహించడానికి అనుమతిస్తుంది. W-టైప్ ఫెర్రూల్ ఫిట్టింగ్ ప్రాథమికంగా స్టీమ్ ట్రేసింగ్, హీట్ ఎక్స్ఛేంజర్స్ మరియు ఫర్నేస్ పైపింగ్ వంటి అధిక-ఉష్ణోగ్రత అనువర్తనాల్లో ఉపయోగించబడుతుంది. తీవ్రమైన ఉష్ణోగ్రత వైవిధ్యాలు సాధారణంగా ఉండే క్రయోజెనిక్ సిస్టమ్‌లలో కూడా ఇవి కనిపిస్తాయి. W-టైప్ డిజైన్ మరింత ఏకరీతి ఒత్తిడి పంపిణీని అందిస్తుంది, డిమాండ్ వాతావరణంలో ఒత్తిడి తుప్పు పగుళ్ల ప్రమాదాన్ని తగ్గిస్తుంది.

దిగువ పట్టిక మూడు ప్రధాన ఫెర్రుల్ ఫిట్టింగ్ రకాల తులనాత్మక అవలోకనాన్ని అందిస్తుంది.

అధిక-నాణ్యత ఫెర్రూల్ ఫిట్టింగ్‌ను ఏ సాంకేతిక లక్షణాలు నిర్వచించాయి?

యొక్క పనితీరు aఫెర్రుల్ ఫిట్టింగ్పదార్థం ఎంపిక, రేఖాగణిత ఖచ్చితత్వం మరియు ఉపరితల చికిత్స కలయిక ద్వారా నిర్ణయించబడుతుంది. పేలవంగా తయారు చేయబడిన ఫెర్రుల్ అకాలంగా విఫలమవుతుంది, అయితే అధిక-నాణ్యత గల ఫెర్రుల్ దశాబ్దాల విశ్వసనీయ సేవను అందిస్తుంది. అధిక-నాణ్యత ఫెర్రూల్ ఫిట్టింగ్‌ను నిర్వచించే సాంకేతిక వివరణలను అర్థం చేసుకోవడం ఇంజనీర్లు, సేకరణ నిపుణులు మరియు నిర్వహణ బృందాలకు వారి అప్లికేషన్ కోసం సరైన భాగాన్ని ఎంచుకోవాలి.

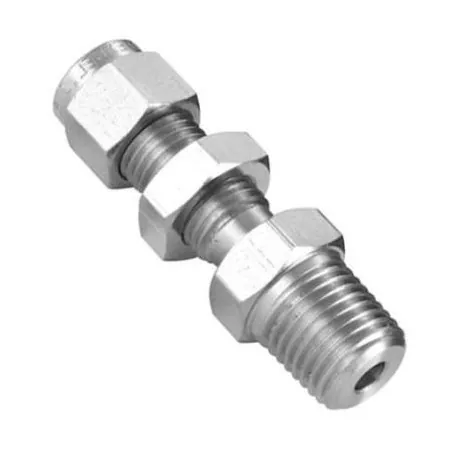

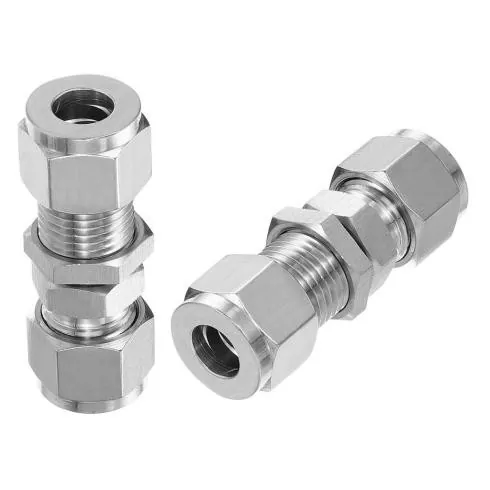

మా ఫ్యాక్టరీలో, మేము అత్యధిక పరిశ్రమ ప్రమాణాలకు అనుగుణంగా ఫెర్రూల్ ఫిట్టింగ్‌ను తయారు చేస్తాము. మా ఫెర్రూల్ ఫిట్టింగ్ ఉత్పత్తులు 316L స్టెయిన్‌లెస్ స్టీల్, ఇత్తడి మరియు కార్బన్ స్టీల్‌తో సహా వివిధ పదార్థాలలో అందుబాటులో ఉన్నాయి, పాసివేషన్ నుండి ఎలక్ట్రోలెస్ నికెల్ ప్లేటింగ్ వరకు ఉపరితల చికిత్సలు ఉంటాయి. దిగువ పట్టిక మా ఫెర్రూల్ ఫిట్టింగ్ శ్రేణికి సంబంధించిన కీలక సాంకేతిక లక్షణాల యొక్క వివరణాత్మక బ్రేక్‌డౌన్‌ను అందిస్తుంది.

ఫెర్రుల్ యొక్క ఉపరితల కాఠిన్యం అత్యంత క్లిష్టమైన పారామితులలో ఒకటి. ఫెర్రుల్ అది పట్టుకున్న ట్యూబ్ కంటే గట్టిగా ఉండాలి, కానీ అది పెళుసుగా మారేంత గట్టిగా ఉండకూడదు. మా ఫెర్రూల్ ఫిట్టింగ్ 58-62 HRC ఉపరితల కాఠిన్యాన్ని సాధించడానికి వేడి-చికిత్స చేయబడుతుంది, ఇది కాటు మరియు మొండితనానికి మధ్య సరైన సమతుల్యతను అందిస్తుంది. సీలింగ్ ఉపరితలాల ఉపరితల కరుకుదనం కూడా కీలకం. చాలా గరుకుగా ఉన్న ఉపరితలం సరిగ్గా మూసివేయబడదు, అయితే చాలా మృదువైన ఉపరితలం ఫెర్రుల్ ట్యూబ్‌ను "కాటు" చేయడానికి తగినంత ఘర్షణను అందించదు. మేము మా సీలింగ్ ఉపరితలాలపై 0.4-0.8 µm ఉపరితల కరుకుదనాన్ని నిర్వహిస్తాము, ఇది సీలింగ్‌కు సరైన పరిధిగా నిరూపించబడింది.

ఈ ప్రామాణిక స్పెసిఫికేషన్‌లతో పాటు, మేము ఫెర్రూల్ ఫిట్టింగ్ కోసం అనేక అనుకూలీకరించిన ఎంపికలను అందిస్తున్నాము, ఇందులో ప్రత్యేక పదార్థాలు (ఉదా., ఇన్‌కోనెల్, తినివేయు వాతావరణాల కోసం మోనెల్) మరియు ప్రత్యేక పూతలు (ఉదా., తగ్గిన ఘర్షణ కోసం PTFE పూత) ఉన్నాయి. మీ నిర్దిష్ట అప్లికేషన్ కోసం సరైన ఫెర్రూల్ ఫిట్టింగ్ స్పెసిఫికేషన్‌ల ఎంపికలో సహాయం చేయడానికి మా ఇంజనీరింగ్ బృందం అందుబాటులో ఉంది.

ఫెర్రూల్ ఫిట్టింగ్‌ను సరిగ్గా ఇన్‌స్టాల్ చేయడం మరియు ట్రబుల్షూట్ చేయడం ఎలా?

అత్యధిక నాణ్యత కూడాఫెర్రుల్ ఫిట్టింగ్సరిగ్గా ఇన్‌స్టాల్ చేయకపోతే విఫలమవుతుంది. సరైన సంస్థాపన అనేది ప్రతి నిర్వహణ సాంకేతిక నిపుణుడు మరియు ఇంజనీర్ నైపుణ్యం కలిగి ఉండాలి. ప్రక్రియ సూటిగా ఉంటుంది కానీ ప్రతి దశలో వివరాలకు శ్రద్ధ అవసరం. ఫెర్రూల్ ఫిట్టింగ్‌ను సరిగ్గా ఇన్‌స్టాల్ చేయడానికి క్రింది పట్టిక ఐదు ముఖ్యమైన దశలను వివరిస్తుంది.

జాగ్రత్తగా సంస్థాపన ఉన్నప్పటికీ, స్రావాలు మరియు ఇతర సమస్యలు తలెత్తుతాయి. ఫెర్రూల్ ఫిట్టింగ్‌ని ట్రబుల్షూట్ చేస్తున్నప్పుడు, క్రమబద్ధమైన ప్రక్రియను అనుసరించడం సహాయకరంగా ఉంటుంది. క్రింద సరళీకృత ట్రబుల్షూటింగ్ గైడ్ ఉంది.

• ప్రారంభ సంస్థాపన సమయంలో లీక్ కనుగొనబడింది:ట్యూబ్ చతురస్రాన్ని మరియు చొప్పించే లోతును తనిఖీ చేయండి. పేలవంగా కత్తిరించిన ట్యూబ్ లేదా అసంపూర్తిగా చొప్పించడం అనేది ప్రారంభ లీక్‌లకు అత్యంత సాధారణ కారణం. కొత్త ఫెర్రూల్ ఫిట్టింగ్‌తో మళ్లీ ఇన్‌స్టాల్ చేయండి.
• ఆపరేషన్ వ్యవధి తర్వాత లీక్ కనుగొనబడింది:గింజ టార్క్‌ను తనిఖీ చేయండి. కంపనం వల్ల గింజ వెనక్కి తగ్గుతుంది. గింజను మళ్లీ బిగించడం సమస్యను పరిష్కరించవచ్చు. లీక్ కొనసాగితే, నష్టం కోసం ఫెర్రుల్‌ను తనిఖీ చేయండి. మొదటి ఇన్‌స్టాలేషన్ సమయంలో ఫెర్రుల్ అధికంగా బిగించి ఉండవచ్చు, దీని వలన అధిక వైకల్యం ఏర్పడుతుంది.
• ట్యూబ్ తిప్పవచ్చు లేదా బయటకు తీయవచ్చు:ఫెర్రుల్ ట్యూబ్‌ను తగినంతగా పట్టుకోలేదు. ఇది సాధారణంగా తగినంత బిగించడం లేదా సరికాని కాఠిన్యంతో ట్యూబ్ ఉపయోగించడం వల్ల జరుగుతుంది. టార్క్‌ని తనిఖీ చేయండి మరియు ట్యూబ్ మెటీరియల్ ఫెర్రుల్ ఫిట్టింగ్ స్పెసిఫికేషన్‌లకు అనుకూలంగా ఉందని ధృవీకరించండి.
• ఫెర్రుల్ కనిపించే విధంగా పగుళ్లు లేదా విరిగిపోయింది:ఇది తరచుగా అతిగా బిగించడం లేదా పదార్థ లోపం వల్ల వస్తుంది. ఫెర్రూల్ ఫిట్టింగ్‌ను కొత్త యూనిట్‌తో భర్తీ చేయండి మరియు సిఫార్సు చేసిన విలువను మించకుండా టార్క్‌ను తనిఖీ చేయండి.

తరచుగా అడిగే ప్రశ్నలు (FAQ)

ప్రశ్న 1: ఫెర్రుల్ ఫిట్టింగ్‌ను బిగించిన తర్వాత మళ్లీ ఉపయోగించవచ్చా?

సమాధానం: సాధారణంగా, ఫెర్రూల్ ఫిట్టింగ్‌ని మళ్లీ ఉపయోగించేందుకు రూపొందించబడలేదు. ఫెర్రుల్ కుదించబడినప్పుడు శాశ్వత ప్లాస్టిక్ వైకల్యానికి లోనవుతుంది మరియు ట్యూబ్‌లోకి అది కాటు వేయడం ఒక-పర్యాయ సంఘటన. కొత్త ట్యూబ్‌పై లేదా కొత్త ప్రదేశంలో ఫెర్రూల్‌ను మళ్లీ ఉపయోగించడం సిఫారసు చేయబడలేదు, ఎందుకంటే ఇది అదే విశ్వసనీయమైన ముద్ర మరియు పట్టును ఏర్పరచదు. కొన్ని సందర్భాల్లో, ఫిట్టింగ్ కొంచెం బిగించబడి ఉంటే (మరియు ఫెర్రుల్ ఇంకా ట్యూబ్‌ను కరిచలేదు), దాన్ని తిరిగి ఉంచడం సాధ్యమవుతుంది, అయితే ఇది ఇన్‌స్టాలర్ యొక్క ప్రమాదంలో ఉంటుంది. లీక్ ప్రూఫ్ సీల్‌కు హామీ ఇవ్వడానికి, ట్యూబ్ కనెక్షన్ విడదీయబడినప్పుడల్లా ఫెర్రుల్ మరియు నట్‌ను మార్చమని మా ఫ్యాక్టరీ సిఫార్సు చేస్తోంది.

ప్రశ్న 2: టార్క్ రెంచ్ లేకుండా ఫెర్రుల్ ఫిట్టింగ్ తగినంత బిగుతుగా ఉంటే నేను ఎలా చెప్పగలను?

సమాధానం: స్థిరమైన మరియు ఖచ్చితమైన బిగింపు కోసం టార్క్ రెంచ్ ప్రాధాన్య సాధనం అయితే, ఇది ఎల్లప్పుడూ అందుబాటులో ఉండదు. ప్రత్యామ్నాయ పద్ధతి "టర్న్ కౌంట్" పద్ధతి. గింజ చేతితో బిగుతుగా మారిన తర్వాత, ఒక రిఫరెన్స్ పాయింట్‌ను గుర్తించి, ఫిట్టింగ్ యొక్క పరిమాణం మరియు మెటీరియల్‌ని బట్టి దానిని 1/4 నుండి 1/2 వరకు అదనంగా బిగించండి. 1/4" ట్యూబ్ ఫిట్టింగ్ కోసం, చేతితో బిగించిన తర్వాత 1/4 మలుపు సరిపోతుంది; 1/2" ఫిట్టింగ్ కోసం, అది 1/2 టర్న్ కావచ్చు. అయితే, ఈ పద్ధతి తక్కువ ఖచ్చితమైనది మరియు ఇన్‌స్టాలర్ యొక్క అనుభూతిపై ఆధారపడి ఉంటుంది. టార్క్ రెంచ్ మరియు తయారీదారు పేర్కొన్న టార్క్ విలువలను ఉపయోగించమని మేము గట్టిగా సలహా ఇస్తున్నాము, ముఖ్యంగా అధిక పీడనం లేదా భద్రత-క్లిష్టమైన అనువర్తనాల్లో.

ప్రశ్న 3: ఫెర్రూల్ ఫిట్టింగ్‌లు స్టెయిన్‌లెస్ స్టీల్ ట్యూబ్‌లకు అనుకూలంగా ఉన్నాయా?

సమాధానం: అవును, ఫెర్రుల్ ఫిట్టింగ్ అనేది స్టెయిన్‌లెస్ స్టీల్ ట్యూబ్‌లతో విస్తృతంగా ఉపయోగించబడుతుంది. అయితే, ట్యూబ్ మెటీరియల్ తప్పనిసరిగా ఫెర్రుల్ మెటీరియల్‌తో అనుకూలంగా ఉండాలి. అవసరమైన కాటును సృష్టించడానికి ఫెర్రుల్ ట్యూబ్ కంటే గట్టిగా ఉండాలి. స్టెయిన్‌లెస్ స్టీల్ ట్యూబ్‌ల కోసం, ట్యూబ్ కంటే ఎక్కువ కాఠిన్యంతో స్టెయిన్‌లెస్ స్టీల్ మిశ్రమంతో తయారు చేసిన ఫెర్రూల్‌ను ఉపయోగించమని మేము సిఫార్సు చేస్తున్నాము. మా ఫ్యాక్టరీ ఫెర్రూల్ ఫిట్టింగ్‌ను అందిస్తుంది, ఇవి స్టెయిన్‌లెస్ స్టీల్ ట్యూబ్‌లతో ఉపయోగం కోసం ప్రత్యేకంగా రూపొందించబడ్డాయి, సురక్షితమైన పట్టు మరియు విశ్వసనీయ ముద్రను నిర్ధారించడానికి ఆప్టిమైజ్ చేయబడిన హీట్ ట్రీట్‌మెంట్‌తో. గణనీయమైన కాఠిన్యం అసమతుల్యత ఉంటే, ఫెర్రుల్ ట్యూబ్‌ను సరిగ్గా పట్టుకోకపోవచ్చు లేదా ట్యూబ్ దెబ్బతినవచ్చు.

ప్రశ్న 4: ఫెర్రుల్ ఫిట్టింగ్ నిర్వహించగలిగే అత్యధిక పీడనం ఏమిటి?

జవాబు: ఫెర్రుల్ ఫిట్టింగ్ యొక్క గరిష్ట పని ఒత్తిడి అనేక అంశాలపై ఆధారపడి ఉంటుంది: ట్యూబ్ వ్యాసం, ఫెర్రుల్ యొక్క పదార్థం మరియు అమర్చిన శరీరం మరియు డిజైన్ రకం (సింగిల్ ఫెర్రుల్ వర్సెస్ డబుల్ ఫెర్రుల్). 1" వ్యాసం వరకు ఉన్న ట్యూబ్‌ల కోసం మా డబుల్ ఫెర్రూల్ ఫిట్టింగ్ 630 బార్ (9,100 psi) వరకు పని ఒత్తిడికి రేట్ చేయబడింది. పెద్ద డయామీటర్‌లు లేదా ఎక్కువ ప్రెజర్‌ల కోసం ప్రత్యేక డిజైన్‌లు అందుబాటులో ఉంటాయి. నిర్దిష్ట మోడల్ మరియు సైజు కోసం తయారీదారుల ప్రెజర్ రేటింగ్ చార్ట్‌ని ఎల్లప్పుడూ చూడండి. ఫెర్రూల్ ప్రెజర్ గరిష్టంగా ఉండేలా చూసుకోవడం చాలా అవసరం.

ప్రశ్న 5: నేను సరిగ్గా బిగించిన తర్వాత కూడా నా ఫెర్రుల్ ఫిట్టింగ్ ఎందుకు లీక్ అవుతుంది?

సమాధానం: సరిగ్గా బిగించిన ఫెర్రుల్ ఫిట్టింగ్‌లో లీక్ అనేది వెంటనే స్పష్టంగా కనిపించని అనేక కారణాల వల్ల సంభవించవచ్చు. అత్యంత సాధారణ కారణాలు: ఫెర్రుల్ కింద గీయబడిన లేదా దెబ్బతిన్న ట్యూబ్ ఉపరితలం (తరచుగా శిధిలాలు లేదా నిర్వహణ నుండి); సరిగ్గా గుండ్రంగా లేని ట్యూబ్ (ముఖ్యంగా ట్యూబ్ కట్టర్ కాకుండా హ్యాక్‌సాతో కత్తిరించినట్లయితే); ఒక సరికాని ట్యూబ్ కాఠిన్యం (ఫెర్రుల్ చాలా గట్టిగా ఉండే ట్యూబ్‌లో కాటు వేయదు); లేదా ఫిట్టింగ్ బాడీలోనే దెబ్బతిన్న లేదా కలుషితమైన సీలింగ్ ఉపరితలం. అదనంగా, ఫెర్రుల్‌ను భర్తీ చేయకుండా ఫిట్టింగ్ విడదీసి, మళ్లీ అసెంబ్లింగ్ చేయబడితే, అసలు వైకల్యం పునరావృతం కాదు, దీని వలన లీక్ అవుతుంది. మీరు ట్యూబ్‌ను డ్యామేజ్ కోసం జాగ్రత్తగా తనిఖీ చేయాలని మరియు లీక్‌లను నివారించడానికి కనెక్షన్‌లను మళ్లీ ఇన్‌స్టాల్ చేస్తున్నప్పుడు ఎల్లప్పుడూ కొత్త ఫెర్రూల్ ఫిట్టింగ్‌ని ఉపయోగించాలని మా ఫ్యాక్టరీ సిఫార్సు చేస్తోంది.

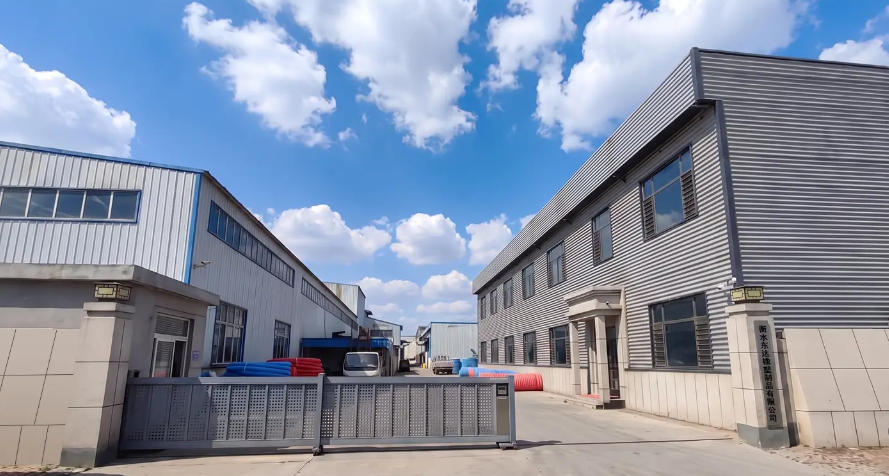

తయారీదారు గురించి

హెంగ్షుయ్ డోంగ్డా రబ్బర్ & ప్లాస్టిక్ ప్రొడక్ట్స్ కో., లిమిటెడ్.2007లో చైనా రబ్బర్ ఇండస్ట్రీ అసోసియేషన్చే ఆమోదించబడిన చైనా యొక్క ప్రఖ్యాత రబ్బర్ మరియు ప్లాస్టిక్ పరిశ్రమ స్థావరం యొక్క జింగ్ కౌంటీ, హెబీ ప్రావిన్స్‌లో ఉంది. మెటల్ గొట్టాలు, నైలాన్ రబ్బరు పట్టీలు, రోలర్లు మరియు వివిధ రబ్బరు మరియు ప్లాస్టిక్ ఉత్పత్తులు.

మా ఫెర్రూల్ ఫిట్టింగ్ ఉత్పత్తులు అధిక పీడన నిరోధకత, చిన్న వంపు వ్యాసార్థం, బలమైన అలసట నిరోధక పనితీరు మరియు పొడిగించిన సేవా జీవితం కోసం రూపొందించబడ్డాయి. ఇవి ఇంజినీరింగ్ యంత్రాలు, పెట్రోలియం, బొగ్గు గనులు, విద్యుత్ శక్తి, మెటలర్జీ, రసాయన పరిశ్రమ, నౌకానిర్మాణం మరియు రవాణా రంగాలలో విస్తృతంగా వర్తించబడతాయి, దేశీయంగా మరియు అంతర్జాతీయంగా వినియోగదారుల నుండి అధిక గుర్తింపును పొందుతున్నాయి.

ప్రపంచవ్యాప్తంగా ఉన్న స్నేహితులు మరియు ఖాతాదారుల నుండి విలువైన అభిప్రాయాన్ని మరియు మద్దతును మేము హృదయపూర్వకంగా స్వాగతిస్తున్నాము. స్వదేశంలో మరియు విదేశాలలో ఉన్న వినియోగదారులు సహకారాన్ని విచారించడానికి మరియు చర్చించడానికి ఆహ్వానించబడ్డారు. మేము మీ అన్ని కనెక్షన్ అవసరాలకు సంతృప్తికరమైన సేవ మరియు నమ్మకమైన పరిష్కారాలను అందించడానికి కట్టుబడి ఉన్నాము.

తీర్మానం

ఫెర్రూల్ ఫిట్టింగ్ ఒక చిన్న భాగం కావచ్చు, కానీ ద్రవ శక్తి వ్యవస్థల సమగ్రత మరియు విశ్వసనీయతలో దాని పాత్ర అపారమైనది. అది ఒక సీల్ మరియు గ్రిప్‌ని రూపొందించడానికి వైకల్యం చెందే విధానం నుండి, దాని పనితీరును నిర్వచించే మెటీరియల్ మరియు హీట్ ట్రీట్‌మెంట్ ఎంపిక వరకు, ఫెర్రుల్ ఫిట్టింగ్ అనేది ఇంజనీరింగ్ యొక్క మాస్టర్ పీస్, ఇది విఫలమయ్యే వరకు తరచుగా గుర్తించబడదు. ట్యూబ్ కనెక్షన్ సిస్టమ్‌లతో పనిచేసే ఎవరికైనా ఇది ఎలా పని చేస్తుందో, ఏ రకాలు అందుబాటులో ఉన్నాయి మరియు దీన్ని ఎలా సరిగ్గా ఇన్‌స్టాల్ చేయాలో అర్థం చేసుకోవడం చాలా అవసరం.

JIDONGDA వద్ద, ఆధునిక పరిశ్రమ యొక్క డిమాండ్ అవసరాలను తీర్చే అధిక-నాణ్యత ఫెర్రూల్ ఫిట్టింగ్‌ను అందించడానికి మేము కట్టుబడి ఉన్నాము. మా ఉత్పత్తులు అత్యున్నత ప్రమాణాలకు రూపకల్పన చేయబడ్డాయి మరియు తయారు చేయబడ్డాయి, అత్యంత సవాలుగా ఉన్న పరిస్థితుల్లో విశ్వసనీయ పనితీరును నిర్ధారిస్తుంది. మీరు మీ అప్లికేషన్ కోసం నమ్మదగిన ఫెర్రూల్ ఫిట్టింగ్ సొల్యూషన్ కోసం చూస్తున్నట్లయితే, మమ్మల్ని సంప్రదించమని మేము మిమ్మల్ని ఆహ్వానిస్తున్నాము. మా అనుభవజ్ఞులైన నిపుణుల బృందం ఉత్పత్తి ఎంపిక, సాంకేతిక మద్దతు మరియు అనుకూలీకరించిన పరిష్కారాలతో మీకు సహాయం చేయడానికి సిద్ధంగా ఉంది. ఈరోజే హెంగ్షుయ్ డోంగ్డా రబ్బర్ & ప్లాస్టిక్ ప్రొడక్ట్స్ కో., లిమిటెడ్‌ని సంప్రదించండిసంప్రదింపుల కోసం లేదా కోట్ కోసం అభ్యర్థించడానికి. మీరు విశ్వసించగలిగే కనెక్షన్‌ని నిర్మించడంలో మాకు సహాయం చేద్దాం.
